依據 DLT 5153-2014《火力發電廠廠用電設計規程》，當變壓器的阻抗電壓不大于10.5%，分接開關的調整范圍取10%（從正分接到負分接），分接開關的級電壓采用2.5%時，選用無勵磁調壓變壓器通常能滿足電壓調整的要求；

     當變壓器阻抗電壓大于10.5%，如經過計算不滿足電壓調整的要求，可選用有載調壓變壓器，分接開關滿足下列要求：
      1）調整范圍采用20%（從正分接到負分接）；
      2）級電壓不宜過大，可采用1.25%；
     對于有載調壓變壓器，通常選擇調壓開關為±8x1.25%是滿足要求的，當電壓波動較大和負荷變化較大時，需要驗算調壓范圍，不滿足時，就要調整變壓器的一次額定電壓，使額定分接位置在調壓范圍的之間。

本文通過一個示例，計算變壓器的調壓范圍。
  1. 計算數據
    廠用電設置一臺變壓器，電源引自220kV變電站，變壓器額定電壓比 226/6.3kV，聯結組別 YNyn0，額定容量40MVA，阻抗電壓 14%，額定銅損為280kW，系統最大計算負荷為34500kVA，cosΦ=0.8，220kV母線電壓波動范圍為208~242kV，計算變壓器調壓開關分接頭的范圍。
 2. 計算過程
       1）變壓器阻抗基本數據
           Rt=1.1x0.280/40=0.0077 ;
           Xt=1.1x0.14=0.154;
           ZΦ=0.0077x0.8+0.154x0.6=0.0986
          Smax=34.5/40=0.8625; Smin=0;
      2)  按電源電壓最低，用電負荷最大，母線最低電壓大于0.95，確定最低檔位
          Um-min=U0-min-Smax*ZΦ=0.95
          U0-min=0.95+ Smax* ZΦ=0.95+ 0.8625*0.0986=1.035
        依據 G.0.1-5 :
           n=[(208/226)*(6.3/6)/1.035-1]*100/1.25=-5.3
           取 -6 檔

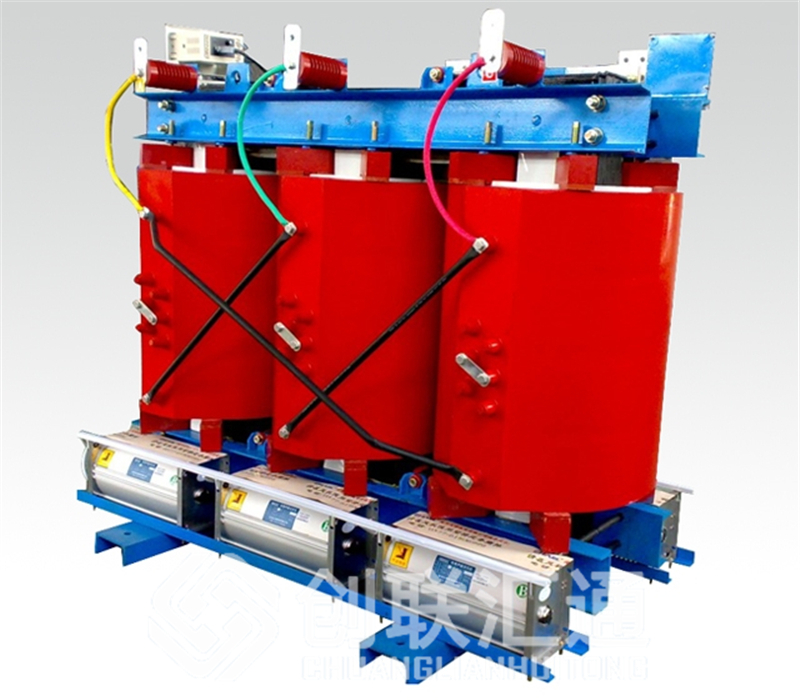

圖片

     3)  按電源電壓最高，用電負荷最小，母線最高電壓小于1.05，確定最高檔位
          U0-max=1.05+ Smin* ZΦ=1.05
        依據 G.0.1-5 :
           n=[(242/226)*(6.3/6)/1.05-1]*100/1.25=5.665
           取 +6 檔
     4） 變壓器檔位按±6x1.25% 就看滿足要求，按±8x1.25%選擇滿足標準變壓器要求。
3. 結果分析
       1）變壓器一次額定電壓選擇很重要，如果一次電壓選擇235kV，最低檔位就是-8.2 ，-8檔就不滿足要求；如果一次電壓選擇230kV，最低檔位就是-6.6 ；
        2）負荷變化對檔位選擇也有影響，但影響不大，通常按最大0.8，最小0，選擇變壓器檔位是可以滿足要求的。
